為什么造芯片看起來比造火箭還難？

芯片短缺問題重創了汽車制造商和科技巨頭，給全世界各行各業敲響了警鐘。

這場芯片危機帶來了一個基本問題：為什么無法生產足量的芯片?

答案即簡單又復雜。簡而言之，制造芯片極其困難，而且越來越難。

芯片行業有種說法頗有調侃意味，“芯片不是造火箭，但比起造火箭難得多?！?/p>

往復雜了說，建設能造芯片的設施不僅需要數年時間，動輒還要幾十億美元。

對于行內企業來說，即便花得起錢和時間，如果制造技術趕不上競爭對手，也會失去優勢。英特爾前總裁克雷格·巴雷特(Craig Barrett)就說，公司制造的芯片是人類有史以來制造的最復雜設備。

全世界都在考慮自行制造芯片，但成功并非十拿九穩。

造出一款芯片通常需要三個多月的時間，要有大型工廠、完全無塵的潔凈室、價值數百萬美元的機器、錫液以及激光。整合這么多要素的最終目標是將一塊塊硅片變成由數十億個晶體管組成的微小開關網絡。這些晶體管構成各種設備電路的基礎，最終讓電話、電腦、汽車、洗衣機或衛星得以實現各自的關鍵功能。

如此小卻又如此復雜

大多數芯片是運行軟件、處理數據和控制電子設備功能的電路組。不同芯片中的電路排列不同，用途也各不相同。以英偉達的圖形圖像芯片GeForce RTX 3090為例，目前這是能將計算機代碼轉換為視頻游戲圖形的最好芯片。

英偉達的圖形圖像芯片GeForceRTX3090

芯片企業總想在單個硅片中封裝更多的晶體管，從而提高性能和設備電源效率。英特爾制造的第一款芯片4004是在1971年問世的，其中只包含2300個大小為10微米的晶體管。在接下來的幾十年里，英特爾在芯片行業的領導地位一直無可爭議。但到了2015年至2020年，英特爾的這一優勢地位不保。競爭對手臺積電和三星電子開始制造出晶體管體積更小的芯片，單個晶體管尺寸甚至小到5納米，也就是50億分之一米。相比之下，人類頭發的平均寬度是10萬納米。

芯片設計與制造

比手術室更干凈

在把硅片放入芯片制造機器之前，需要一個特別干凈的無塵室。單個晶體管比病毒還要小許多倍，一粒小小的塵埃就能造成嚴重破壞，白白燒掉數百萬美元。為了降低這種風險，芯片制造商選擇把制造機器安置在基本上沒有任何灰塵的潔凈室里。

比手術室還潔凈的芯片制造空間

為了維持這種清潔環境，潔凈室里中的空氣也要經過不斷過濾，很少有人能進去。如果有一兩個以上從頭到腳包裹嚴實的員工出現在芯片生產線旁，這可能表明芯片生產出了問題。研發芯片產品的天才工程師們其實都遠在千里之外。

即便有這么多的預防措施，制造芯片的硅片也不能被工人直接接觸或暴露在空氣中。它們都被放置在盒子中，用安裝在潔凈室天花板軌道上的機器人來回移動。硅片只有在進入制造機器時才會從盒子的安全裝置中彈出，接下來才會進入芯片制造的關鍵流程。

原子級制造工藝

一塊芯片上有多達100層材料。要先堆積材料，然后移除部分材料，從而形成連接所有微型晶體管的復雜三維結構。其中有些單層材料甚至只有一個原子那么薄。應用材料、泛林集團和東京電子等公司生產的機器需要處理溫度、壓力、電場以及磁場等一系列變量，才能實現這一目標。

制造過程中最困難的部分之一是光刻，目前主要是由阿斯麥所生產的機器完成。阿斯麥生產的光刻機利用光蝕刻沉積在硅片上的材料。相應的蝕刻圖案最終成為晶體管。這一切的尺度是如此之小，以至于目前只能使用太空中才會自然存在的極紫外光完成刻蝕。為了在受控的環境中重現這一過程，阿斯麥的光刻機用激光脈沖照射錫液。當這種金屬蒸發時就會產生所需的極紫外光。但這還不夠，還需要用鏡子把光的波長變得更短。

光刻機前段設備就有59種以上，而后端也有8種類型的設備。硅片要經過氧化和噴涂、光刻、顯影與烘干、刻蝕、摻雜、金屬沉積與刻蝕等多個步驟才能制造出成品晶圓。

巨額成本

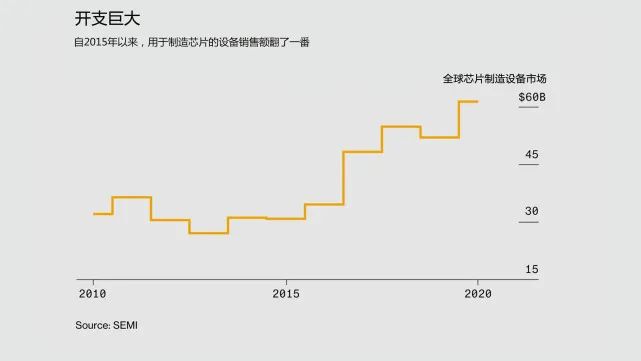

芯片制造工廠7*24小時不間斷運行。之所以這么做是因為成本太高了。建立一個每月能生產5萬片晶圓的入門級工廠要花150億美元。其中大部分花在了專業設備上。這個市場的銷售額在2020年首次超過了600億美元。

英特爾、三星和臺積電這三家公司去年總營收達到1880億美元，他們在建設芯片制造工廠方面投入最多。每個工廠的成本超過200億美元，所采用技術也更先進。今年臺積電將在新建工廠和設備上投入多達280億美元。而美國計劃在五年內為芯片行業提供500億美元的投資。

不論花多少錢，芯片工廠在5年或更短的時間內就會過時。為了避免虧損，芯片制造商的每個工廠必須要貢獻30億美元的凈利潤。目前只有芯片行業最大的公司才有能力建造多家工廠。

而且芯片造的越多，才能造的越好。芯片成品率仍是最為關鍵的衡量標準，若低于90%就會引發嚴重問題。但要想提高成品率，芯片制造商只能通過不斷燒錢買教訓。

芯片行業殘酷的經濟模式意味著，能趕上發展趨勢的公司越來越少。整個行業每年出貨約14億塊智能手機芯片，但大部分都是臺積電所制造的;英特爾在計算機芯片市場上占有80%的份額;而三星在存儲芯片領域占據主導地位。對其他所有公司來說，想打入這個市場并站穩腳跟絕非易事?！矩熑尉庉?額發】
